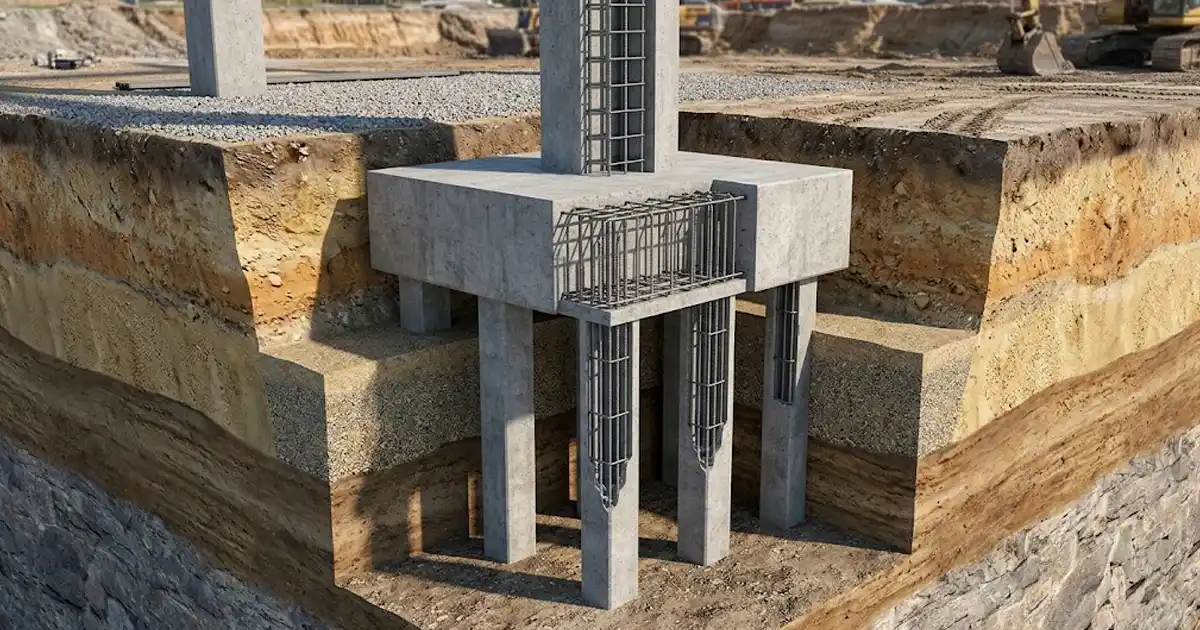

Detail Pondasi Tiang Pancang – Pondasi tiang pancang adalah jenis pondasi dalam yang berfungsi meneruskan beban bangunan ke lapisan tanah keras yang berada jauh di bawah permukaan. Selain itu, pondasi ini bekerja dengan kombinasi tahanan ujung dan gesekan sepanjang tiang. Oleh karena itu, pondasi tiang pancang sangat cocok di gunakan pada kondisi tanah lunak.

Fungsi utama pondasi tiang pancang adalah menyalurkan beban struktur atas ke tanah pendukung. Selain itu, pondasi ini juga meningkatkan stabilitas bangunan terhadap penurunan. Dengan demikian, bangunan bertingkat tinggi maupun rumah 2 lantai dapat berdiri kokoh.

Cara kerja tiang pancang dimulai dari pemancangan hingga mencapai kedalaman rencana. Selanjutnya, beban bangunan diteruskan melalui pile cap menuju tiang. Akhirnya, tiang meneruskan beban ke tanah melalui tahanan ujung dan gesekan selimut.

Kapan Pondasi Tiang Pancang Digunakan?

• Tanah lunak dengan daya dukung rendah

• Bangunan bertingkat tinggi

• Proyek dengan beban struktur besar

• Kondisi muka air tanah tinggi

• Lokasi yang membutuhkan pondasi dalam

Detail Konstruksi Pondasi Tiang Pancang

Detail pondasi tiang pancang merupakan gambar teknis yang menunjukkan susunan, dimensi, posisi, pembesian, pile cap, sambungan, elevasi, dan hubungan tiang dengan struktur bangunan. Selain itu, gambar ini juga mencakup denah, potongan, dan detail pembesian.

Denah Pondasi Tiang Pancang

Denah pondasi tiang pancang menunjukkan posisi titik pancang pada lahan proyek. Selain itu, denah ini juga memperlihatkan jarak antar tiang dan konfigurasi pile group. Dengan demikian, pelaksana dapat menentukan titik pancang secara akurat.

Potongan Pondasi Tiang Pancang

Potongan pondasi tiang pancang memberikan gambaran vertikal tentang kedalaman tiang, elevasi pile cap, dan lapisan tanah pendukung. Selain itu, potongan ini juga menunjukkan hubungan antara tiang, pile cap, dan kolom.

Detail Tiang Pancang

Detail tiang pancang mencakup dimensi, mutu beton, diameter tulangan, dan jarak tulangan. Selain itu, detail ini juga memperlihatkan kepala tiang, sambungan tiang, dan selimut beton.

Detail Pile Cap / Poer

Pile cap adalah elemen struktur yang menghubungkan tiang pancang dengan kolom. Selain itu, pile cap berfungsi mendistribusikan beban dari kolom ke tiang-tiang di bawahnya. Ukuran pile cap bervariasi tergantung jumlah tiang, mulai dari 1 tiang hingga 9 tiang.

Detail Hubungan Tiang dengan Pile Cap

Hubungan tiang dengan pile cap harus memperhatikan panjang penyaluran tulangan. Selain itu, tulangan tiang harus masuk ke dalam pile cap sesuai detail penulangan. Dengan demikian, gaya geser dan momen dapat di teruskan dengan baik.

Detail Hubungan Kolom dengan Pile Cap

Kolom di hubungkan ke pile cap melalui tulangan yang ditanam. Selain itu, sloof atau tie beam juga menghubungkan antar pile cap. Akhirnya, seluruh struktur bawah menjadi satu kesatuan yang monolit.

Baca Juga: Biaya Rumah 2 Lantai Ukuran 6×12, ini Rinciannya!

Bagian-Bagian Pondasi Tiang Pancang

Berikut adalah diagram bagian-bagian pondasi tiang pancang:

             KOLOM
               │
               ▼
          ┌─────────┐
          │ PILE CAP│
          └─────────┘
          │    │    │
         TIANG TIANG TIANG
          │    │    │
          ▼    ▼    ▼
        TANAH PENDUKUNG

Komponen Utama

• Tiang pancang: Elemen vertikal yang meneruskan beban ke tanah

• Pile cap: Menghubungkan tiang dengan kolom

• Tulangan utama: Menahan gaya tarik dan lentur

• Tulangan spiral/sengkang: Menahan gaya geser dan mencegah tekuk

• Kepala tiang: Bagian atas tiang yang dipotong dan disambung ke pile cap

• Sambungan tiang: Menyambung tiang saat pemancangan

• Lantai kerja: Dasar untuk pekerjaan pile cap

• Sloof/tie beam: Menghubungkan antar pile cap

• Tanah pendukung: Lapisan tanah keras yang menahan ujung tiang

Jenis Tiang Pancang

Tiang Pancang Beton

Tiang pancang beton terdiri dari beton pracetak dan beton prategang. Selain itu, bentuknya bisa persegi, bulat, atau bulat berongga. Selain itu, Tiang beton prategang lebih tahan terhadap gaya tarik saat pengangkatan.

Tiang Pancang Baja

Tiang pancang baja biasanya berbentuk H-beam atau pipa. Selain itu, tiang baja lebih ringan dan mudah disambung. Namun, tiang baja rentan terhadap korosi.

Tiang Pancang Kayu

Tiang pancang kayu digunakan untuk bangunan sederhana. Selain itu, tiang kayu murah tetapi kurang tahan lama. Oleh karena itu, penggunaannya terbatas pada kondisi tertentu.

Perbandingan Setiap Jenis

Ukuran Tiang Pancang

Ukuran tiang pancang ditentukan berdasarkan beban bangunan dan data tanah. Selain itu, ukuran tiang pancang beton umumnya memiliki diameter 30 cm hingga 60 cm. Panjang tiang pancang bervariasi antara 6 meter hingga 20 meter.

Faktor Penentu Ukuran

• Panjang tiang

• Diameter tiang

• Dimensi tiang persegi

• Ketebalan tiang

• Mutu beton

• Diameter tulangan

• Jarak tulangan

• Penentuan ukuran berdasarkan desain

Detail Pile Cap / Poer

Pile cap adalah elemen struktur yang menghubungkan tiang pancang dengan kolom. Selain itu, pile cap berfungsi mendistribusikan beban secara merata ke tiang. Jenis pile cap meliputi pile cap 1 tiang, 2 tiang, 3 tiang, 4 tiang, 6 tiang, dan 9 tiang.

Susunan Kelompok Tiang

• Jarak antar tiang minimal 2,5 kali diameter

• Dimensi pile cap sesuai jumlah tiang

• Ketebalan pile cap minimal 30 cm

• Detail pembesian pile cap harus memperhatikan punching shear

Detail Pembesian

Detail pembesian pondasi tiang pancang mencakup tulangan longitudinal, tulangan transversal, dan tulangan spiral. Selain itu, tulangan pile cap, kolom, dan sloof juga harus di perhatikan.

Ketentuan Pembesian

• Panjang penyaluran tulangan minimal 40 kali diameter

• Selimut beton minimal 5 cm

• Detail sambungan tulangan harus memenuhi SNI

• Tulangan spiral berfungsi menahan geser

Metode Pelaksanaan

Metode pelaksanaan tiang pancang di mulai dari persiapan pekerjaan, mobilisasi alat, dan penentuan titik pancang. Selanjutnya, pengangkatan tiang, setting tiang, dan verticality checking dilakukan. Akhirnya, pemancangan di lakukan sampai kedalaman rencana.

Tahapan Pelaksanaan

• Persiapan pekerjaan

• Mobilisasi alat

• Penentuan titik pancang

• Pengangkatan tiang

• Setting tiang

• Verticality checking

• Pemancangan

• Penyambungan tiang

• Pemotongan kepala tiang

• Pekerjaan pile cap

• Quality control

Alat Pemancangan

Alat pemancangan tiang pancang meliputi diesel hammer, hydraulic hammer, drop hammer, dan hydraulic static pile driver. Selain itu, crane dan leader juga di perlukan. Peralatan pendukung lainnya adalah kalendering dan PDA test.

Penyelidikan Tanah

Penyelidikan tanah dilakukan melalui sondir/CPT, SPT, dan bore log. Selain itu, muka air tanah dan jenis lapisan tanah juga harus diketahui. Akhirnya, interpretasi kondisi tanah menjadi dasar perencanaan pondasi.

Data Sondir

• Nilai qc

• Hambatan lekat

• Data kedalaman

Daya Dukung Tiang Pancang

Daya dukung tiang pancang terdiri dari daya dukung ujung dan daya dukung friksi. Selain itu, daya dukung ultimit dan daya dukung izin juga harus di hitung. Faktor keamanan biasanya di ambil 2,5 hingga 3.

Komponen Daya Dukung

• Daya dukung aksial

• Daya dukung lateral

• Gesekan negatif

• Efisiensi kelompok tiang

• Kapasitas struktural tiang

Perhitungan Pondasi

Perhitungan pondasi tiang pancang memerlukan data beban bangunan dan data tanah. Selanjutnya, menentukan diameter, panjang tiang, dan menghitung daya dukung. Akhirnya, menentukan jumlah tiang, konfigurasi tiang, dan menghitung pile cap.

Cek yang Di Perlukan

• Cek geser

• Cek punching shear

• Cek lentur

• Cek penurunan

Penurunan Pondasi

Penurunan pondasi tiang pancang meliputi penurunan tiang tunggal dan penurunan kelompok. Selain itu, immediate settlement, consolidation settlement, dan differential settlement juga harus di perhitungkan. Batas penurunan yang di perbolehkan umumnya 25 mm.

Kelompok Tiang / Pile Group

Pile group adalah kumpulan tiang yang bekerja bersama. Selain itu, susunan tiang, jarak antar tiang, dan efisiensi kelompok harus di perhatikan. Beban tiap tiang, eksentrisitas, dan distribusi beban juga harus dihitung.

Pengujian Tiang Pancang

Pengujian tiang pancang meliputi loading test, static load test, PDA test, PIT, dan kalendering. Selain itu, integritas tiang dan evaluasi hasil pengujian juga penting.

Jenis Pengujian

• Loading test

• Static load test

• PDA test

• PIT

• Kalendering

Gambar Kerja / Shop Drawing

Gambar kerja pondasi tiang pancang meliputi denah titik pondasi, detail pile cap, detail penulangan, detail tiang, detail sambungan, detail potongan, detail elevasi, detail sloof, dan keterangan material.

Contoh Detail Pondasi

Contoh detail pondasi tiang pancang dapat di terapkan pada rumah 1 lantai, rumah 2 lantai, rumah 3 lantai, ruko, gedung bertingkat, gudang, jembatan, dan bangunan dengan tanah lunak.

Kelebihan & Kekurangan

Kelebihan

• Daya dukung tinggi

• Pelaksanaan cepat

• Cocok untuk tanah lunak

Kekurangan

• Biaya relatif mahal

• Dampak getaran

• Kebisingan

Masalah / Kerusakan

Masalah pada tiang pancang meliputi tiang retak, tiang pecah, tiang miring, tiang tidak mencapai kedalaman, refusal, tiang patah, kerusakan saat pemancangan, penurunan berlebihan, dan differential settlement.

Biaya Pondasi Tiang Pancang

Biaya pondasi tiang pancang meliputi harga tiang pancang, biaya pemancangan, biaya alat, biaya mobilisasi, biaya pile cap, biaya pembesian, biaya beton, biaya pengujian, dan estimasi biaya per titik/meter.

FAQ

Apa itu pondasi tiang pancang?
Pondasi tiang pancang adalah pondasi dalam yang meneruskan beban ke tanah keras.

Berapa ukuran tiang pancang?
Ukuran bervariasi, umumnya diameter 30-60 cm.

Berapa kedalaman tiang pancang?
Tergantung kondisi tanah, biasanya 6-20 meter.

Berapa jarak antar tiang pancang?
Minimal 2,5 kali diameter tiang.

Apakah rumah 2 lantai perlu tiang pancang?
Tergantung kondisi tanah, jika tanah lunak maka perlu.

Apa bedanya tiang pancang dan bore pile?
Tiang pancang di pancang, bore pile dicor di tempat.

Apa fungsi pile cap?
Menghubungkan tiang dengan kolom dan mendistribusikan beban.

Apa itu kalendering?
Metode untuk mengukur daya dukung tiang saat pemancangan.

Apa itu PDA test?
Pengujian dinamis untuk mengevaluasi integritas dan kapasitas tiang.

Kesimpulan

Detail pondasi tiang pancang sangat penting untuk memastikan kekuatan dan stabilitas bangunan. Selain itu, perencanaan yang matang memerlukan data tanah, perhitungan daya dukung, dan gambar kerja yang lengkap. Akhirnya, pelaksanaan yang tepat akan menghasilkan pondasi yang aman dan tahan lama.
